识别瓷片电容、涤纶电容耐压值的方法

瓷片电容器有高压瓷片和普通瓷片电容器，普通瓷片电容器耐压过去标准是50V，高压瓷片电容器有几百伏的，有几千伏的，一般在容值下面标出XXKV

 一种国外电容耐压系列表示法

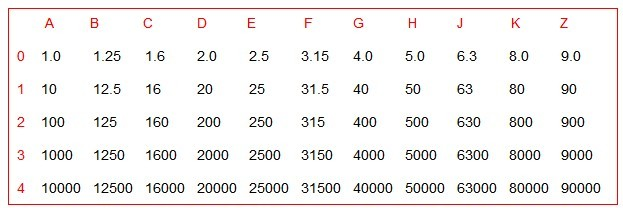

电容耐压值有一种是用1位数字和1个字母表示的，如2G472J，头两位2G是表示耐压，后面的大家知道是表示容量与误差，这种耐压表示法较少资料介绍，且不太好记，现整理献给大家，碰到时可查阅对照：

电容器耐压的标注也有两种常见方法,一种是把耐压值直接印在电容器上,另一种是采用一个数字和一个字母组合而成.数字表示10的幂指数,字母表示数值,单位是V(伏).

                  1J代表 6.3×10=63V

                  2F代表 3.15×100=315V

                  3A代表 1.0×1000=1000V

                  1K代表 8.0×10=80V

                  数字最大为4,如4Z代表90000V.

电容识别及单位换算

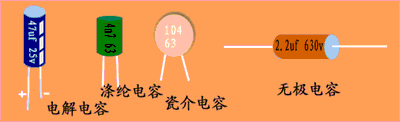

上图举出了一些例子。其中，电解电容有正负之分，其他都没有。
电容的容量单位为：法（F）、微法（uf），皮法（pf)。一般我们不用法做单位，因为它太大了。各单位之间的换算关系为：

1F=1000000uf 1uf=1000000pf

在使用中，还经常见到单位：nf。1uf=1000nf 1nf=1000pf
电容的容量标识的几种方法：
一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。
二、使用单位nf：如上图的涤纶电容，标称4n7，即4.7nf，转换为pf即为4700pf。还有的例如：10n，即0.01uf；33n，即0.033uf。
后面的63是指电容耐压63v.
三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。（后面的4、3，都表示10的多少次方）。又如：332=33X100pf=3300pf。

电容的使用，都应该在指定的耐压下工作。现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。

一、色环电阻识别技术
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为
分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算
方法是：1兆欧=1000千欧=1000000欧
电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：
472 表示 47×100Ω（即4.7K）； 104则表示100K

二、电容识别
1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金
属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交
流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)
电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容
等。
2、电容识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3
种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法
（nF）、皮法（pF）。
其中：1法拉=10 3毫法=10 6微法=10 9纳法=10 12皮法
容量大的电容其容量值在电容上直接标明，如10 uF/16V
容量小的电容其容量值在电容上用字母表示或数字表示
字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF
数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF
3、电容容量误差表
符 号 F G J K L M
允许误差 ±1% ±2% ±5% ±10% ±15% ±20%
如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
