开关电源当中我们经常会用到肖特基二极管,但是由于不同厂商等原因性能上就相差很大，我们选择肖特基时必须要考虑以下几点参数:

1.导通压降VF:VF为肖特基二极管正向导通时肖特基二极管两端的压降，选择肖特基二极管是尽量选择VF较小的肖特基二极管。

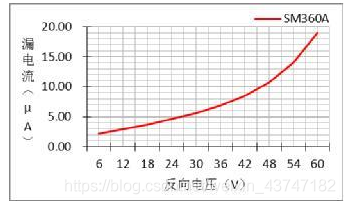

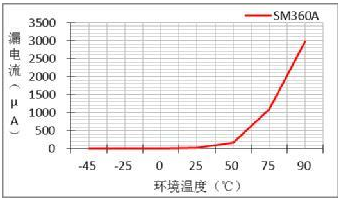

2.反向饱和漏电流IR:IR指在肖特基二极管两端加入反向电压时，流过肖特基二极管的电流，肖特基二极管反向漏电流较大，选择肖特基二极管是尽量选择IR较小的肖特基二极管。

3.额定电流IF:指肖特基二极管长期运行时，根据允许温升折算出来的平均电流值。

4.浪涌电流IFSM:允许流过的过星的正向电流。它不是正常电流，而是瞬间电流，这个值相当大。

5.反向峰值电压VRM:即使没有反向电流，只要不断地提高反向电压，迟早会使肖特基二极管损坏。这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。因给整流器加的是交流电压，它的最大值是规定的重要因子。最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。

6.直流反向电压VR:;上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的。

7.工作频率fM:由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。肖特基二极管的fM值较高，最大可达100GHz。

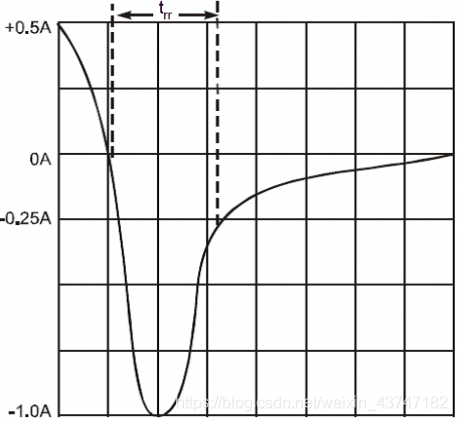

8.反向恢复时间Trr:当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。实际上,一般要延迟一点点时间。决定电流截止延时的量，就是反向恢复时间。虽然它直接影响二极管的开关速度，但不一定说这个值小就好。也即当肖特基二极管由导通突然反向时，反向电流由很大衰减到接近IR时所需要的时间。大功率开关管工作在高频开关状态时，此项指标至为重要。

————————————————
